A jauge de niveau rotativeest l'une des solutions les plus fiables et les plus rentables pour surveiller les niveaux de solides en vrac dans les silos, les trémies et les bacs de stockage. Largement utilisées dans des industries telles que le ciment, la transformation des aliments, les produits chimiques, les plastiques et les centrales électriques, les jauges de niveau rotatives offrent des performances stables, une installation simple et une longue durée de vie.
Dans ce guide détaillé, nous explorons lesprincipe de fonctionnement, structure, méthodes d'installation, avantages, comparaison avec d'autres capteurs de niveau, scénarios d'application et stratégies de maintenance. Que vous choisissiez un équipement pour une nouvelle ligne de production ou mettiez à niveau un système existant, cet article complet vous aidera à comprendre pourquoi les jauges de niveau rotatives restent une solution privilégiée par l'industrie.

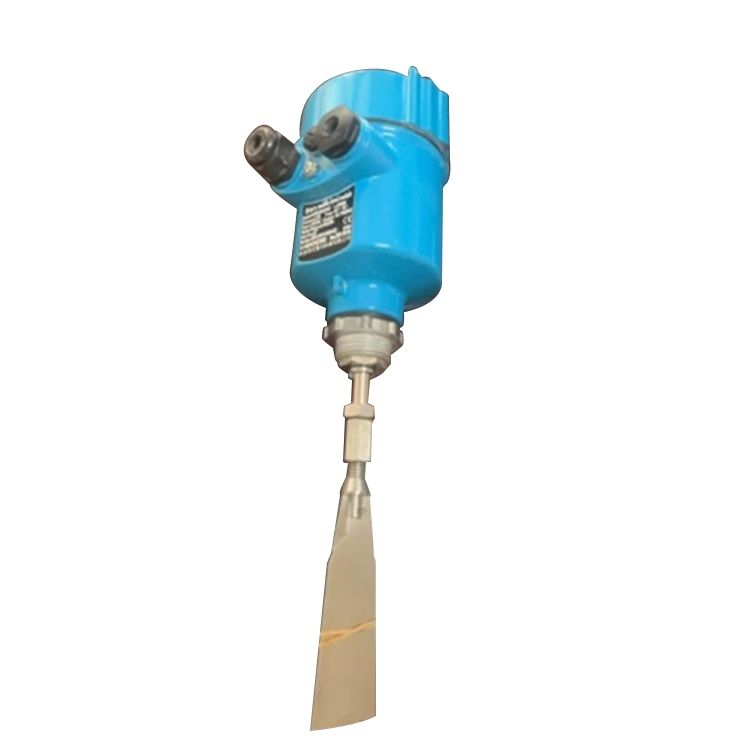

A jauge de niveau rotative, également connu sous le nom decommutateur de niveau à palette rotative, est un dispositif mécanique utilisé pour détecter la présence ou l'absence de matériaux en vrac dans des conteneurs de stockage. Il est principalement conçu pour surveiller les poudres, les granulés et autres matériaux solides.
Lorsqu'elle est installée à l'intérieur d'un silo ou d'une trémie, la palette rotative tourne librement en l'absence de matière. Une fois que le matériau atteint la palette, la résistance arrête la rotation, déclenchant un signal indiquant une condition de niveau haut ou bas.
Le principe de fonctionnement d'une jauge de niveau rotative est basé surdétection de résistance mécanique.
Ce mécanisme simple mais robuste rend les jauges de niveau rotatives extrêmement fiables, en particulier dans les environnements industriels difficiles.
| Composant | Fonction |
|---|---|
| Moteur électrique | Fournit une puissance de rotation |
| Palette rotative | Détecte la présence de matériaux |
| Mécanisme d'engrenage | Réduit la vitesse du moteur et augmente le couple |
| Micro-interrupteur | Envoie un signal lorsque la rotation s'arrête |
| Logement | Protège les composants internes |
Les fabricants avancés commeFANCHANGconcevoir des jauges de niveau rotatives avec des boîtiers renforcés en aluminium ou en acier inoxydable pour plus de durabilité et de résistance à la corrosion.
Installé sur le toit d'un silo pour une détection de haut niveau.
Installé sur la paroi latérale pour une détection de niveau intermédiaire ou bas.
Utilisé dans des environnements dangereux tels que la transformation des céréales ou les usines chimiques.
Conçu pour les matériaux denses comme le ciment ou le sable.
| Paramètre | Gamme typique |
|---|---|
| Alimentation | 110 V / 220 V CA / 24 V CC |
| Température de fonctionnement | -20°C à 200°C |
| Indice de protection | IP65 – IP67 |
| Signal de sortie | Sortie relais SPDT |
| Type d'installation | Bride / Fileté |
Par rapport à des technologies plus complexes, les jauges de niveau rotatives ne dépendent pas des ondes micro-ondes ou ultrasoniques, ce qui les rend moins sensibles aux interférences environnementales.
Dans les cimenteries, les jauges de niveau rotatives empêchent les débordements et améliorent l’efficacité de l’automatisation des processus.
| Taper | Idéal pour | Coût | Entretien |
|---|---|---|---|
| Jauge de niveau rotative | Poudres et Granulés | Faible | Faible |
| Capteur de niveau à ultrasons | Liquides | Haut | Moyen |
| Capteur de niveau capacitif | Poudres fines | Moyen | Moyen |
L’inspection de routine garantit des performances à long terme et réduit les temps d’arrêt.
Lors de la sélection d'une jauge de niveau rotative, considérez :
Choisir un fabricant fiable tel queFANCHANGgarantit la stabilité du produit, la conformité aux certifications et un support technique à long terme.
Non, ils sont principalement conçus pour les matériaux solides en vrac.
Avec un entretien approprié, il peut fonctionner pendant plus de 5 à 10 ans.
Oui, les modèles haute température peuvent fonctionner jusqu’à 200°C.
Généralement, aucun étalonnage complexe n’est requis en raison de sa nature mécanique.
Une jauge de niveau rotative reste l’une des solutions les plus pratiques et durables pour la détection du niveau des matériaux en vrac. Sa simplicité mécanique, sa rentabilité et son adaptabilité aux environnements industriels difficiles en font un composant essentiel des systèmes d'automatisation modernes.
Si vous recherchez une solution de jauge de niveau rotative fiable et performante,FANCHANGfournit des produits éprouvés dans l’industrie et adaptés à diverses applications. Mettez à niveau votre système de surveillance des matériaux en vrac dès aujourd'hui —Contactez-nouspour recevoir des conseils professionnels et des recommandations personnalisées.
